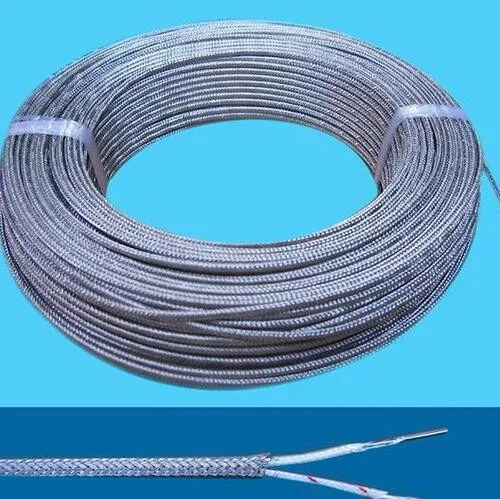

I. Hvorfor bruke kompensasjonskabler?
Ved temperaturmåling med termoelementer, må temperaturen på termoelementets referansekryss holdes konstant. Ellers vil målefeil introdusert under temperaturavlesning bli en stor variabel og påvirke målenøyaktigheten.
I feltapplikasjoner er termoelementreferansekrysset ofte plassert nær en varmekilde med høy-temperatur og kan ikke opprettholde en stabil temperatur. Derfor må referansekrysset flyttes til et område med mer stabil temperatur.
Kompensasjonskabler er laget av de samme metallmaterialene som termoelementet, eller rimelige lett tilgjengelige metaller med de samme termoelektriske egenskapene (termo-EMF) som det tilpassede termoelementet innenfor et spesifisert temperaturområde (vanligvis 0–100 grader). De kan forlenge termoelementet eller tjene som forbindelsesledninger mellom termoelementet og instrumenter (som elektroniske potensiometre).
Av denne grunn må termoelementer brukes med kompenserende kabler. Kompenserende kabler kan imidlertid ikke eliminere påvirkningen av ikke-null referansekrysstemperatur, så referansekrysset bør fortsatt korrigeres til 0 grader i faktisk bruk.
II. Nøkkelpunkter for bruk av kompensasjonskabler
Hver type kompensasjonskabel kan kun brukes med tilsvarende type termoelement. Det vil si at termo-EMF til termoelementet og dets matchende kompensasjonskabel må være konsistente innenfor det spesifiserte temperaturområdet (f.eks. 0–100 grader).
Ved tilkobling av kompensasjonskabler til termoelementer og instrumenter, må de to parene med koblingspunkter ha samme temperatur, og positive og negative poler må ikke reverseres. En kompensasjonskabel fungerer som et termoelement innenfor 0–100 grader. Strøm flyter fra den positive polen gjennom referansekrysset til den negative polen. Derfor må den positive polen til kompensasjonskabelen kobles til den positive polen på termoelementet, og den negative polen til den negative polen. Omvendt polaritet vil ikke bare deaktivere kompensasjon, men også forskyve en del av termoelementets termo-EMF, noe som resulterer i lavere indikert temperatur.
Temperaturen ved koblingspunktet mellom kompensasjonskabel og termoelement må ikke overstige det nominelle driftstemperaturområdet.
Velg trådmålet til kompensasjonskabelen i henhold til kravene til det tilpassede instrumentet. For eksempel kan tykkere måler brukes til å flytte-spoleinstrumenter for å redusere motstanden og unngå å påvirke instrumentets ytre motstand.
For termoelementledninger på lang avstand anbefales flertrådet og tykkere kompenserende kabler for enklere installasjon og legging.

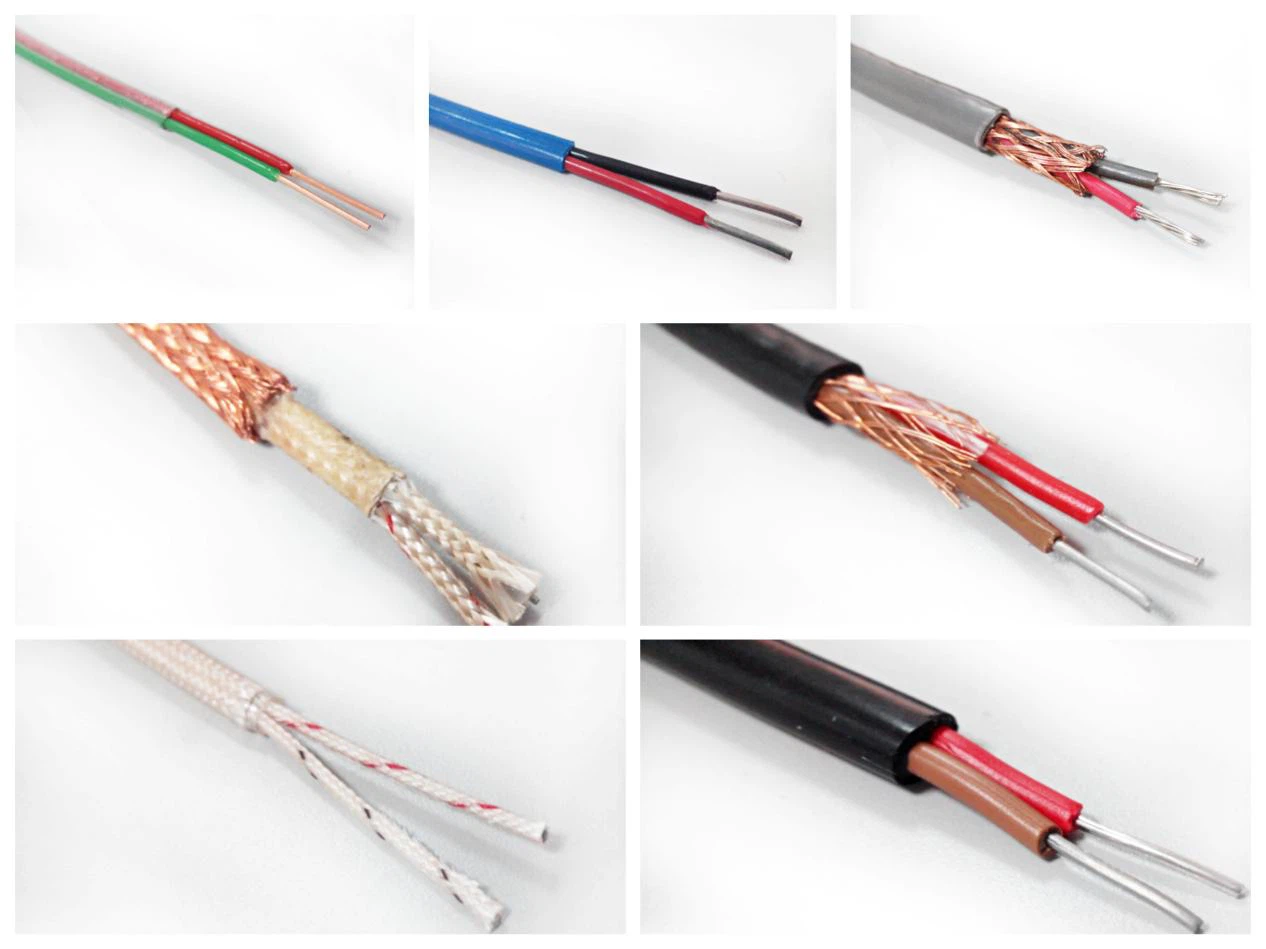

III. Klassifisering av kompensasjonskabler etter kjernelegeringsmateriale
Kompensasjonskabler er delt inn i to typer: Forlengelsestype og Kompensasjonstype.
Extension TypeNX (Nicrosil–Nisil), KX (NiCr-10–NiSi-3), EX (NiCr-10–CuNi-45), JX (Fe–CuNi-45), TX (Cu–CuNi-45)
KompensasjonstypeSC, RC (Cu–CuNi-0.6), KC (Cu–CuNi-40), NC (Fe–CuNi), etc.
IV. Når skal du bruke forlengelses- eller kompensasjonskabel
ForlengelsestypeNår omgivelsestemperaturen ved den kalde enden av kompensasjonskabelen overstiger 100 grader eller er under 0 grader, må forlengerskabler av -type brukes for å sikre målenøyaktighet, selv om de er relativt dyre.
KompensasjonstypeØkonomisk og lav-kostnad, men den kalde-endetemperaturen må være i et relativt stabilt miljø.
V. Viktige egenskaper ved kompensasjonskabler
Stabile termoelektriske egenskaper, god elektrisk isolasjon, lang levetid.
Fleksibel, utmerket bøyeytelse, enkel å installere og bruke.
Stabilt og pålitelig kappemateriale med viss varmebestandighet og kuldebestandighet.
